- Modelo / Tipo:
Mate Precision Tooling
- Descripción:

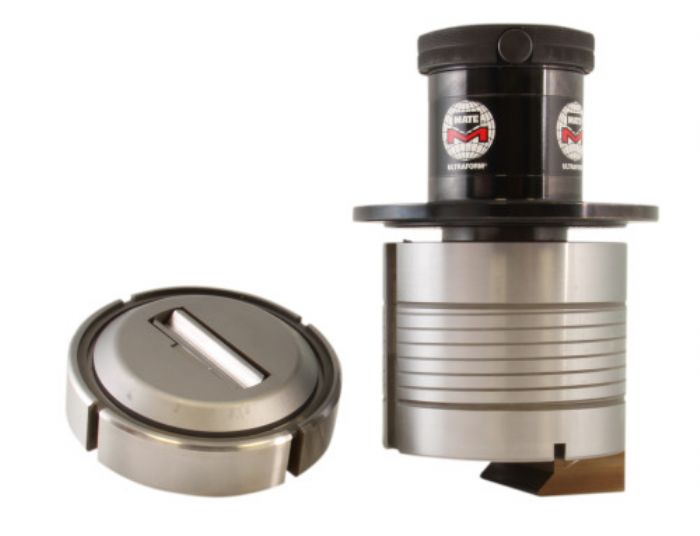

Se hace bajar la herramienta de conformación superior a la lámina hasta que comienza el doblado. Luego se dobla en exceso el reborde para tener en cuenta el retorno elástico del material (ilustración izquierda, abajo). Cuando la herramienta superior vuelve, se forma el doblado deseado (ilustración derecha, abajo). Trumpf_Varibend_Large49 Si bien no se requiere, la VariBend es muy apta para máquinas con capacidad de conformación hacia arriba, y especialmente para máquinas con control de la carrera. La conformación hacia arriba permite lograr la forma más alta posible para el diseño de la herramienta. Dado que la matriz se sitúa más abajo que una matriz de conformación en una operación de conformación normal, la lámina permanece plana. Esto aumenta la exactitud de la lengüeta formada, a la vez que reduce la marcación en la cara inferior de la lámina. El uso de VariBend en máquinas con control de la carrera asegura una preparación sencilla, y exactitud en la conformación de lengüetas en una punzonadora. VariBend puede utilizarse también en máquinas que no tengan capacidad de conformación hacia arriba o funciones de control de la carrera. La altura de la lengüeta conformada puede estar restringida, según la magnitud de la altura de torreta de la máquina del usuario. En entornos de torreta alta, pueden utilizarse los soportes Ultraform® de Mate para el ajuste de longitud en máquinas sin control de la carrera. Los ángulos conformados pueden modificarse mediante el ajuste de la longitud del soporte Ultraform con las herramientas VariBend instaladas.
- Nombre de la Marca:
Mate Precision Tooling
- País:
U.S.A
 |
|
