- Modelo / Tipo:
- Descripción:

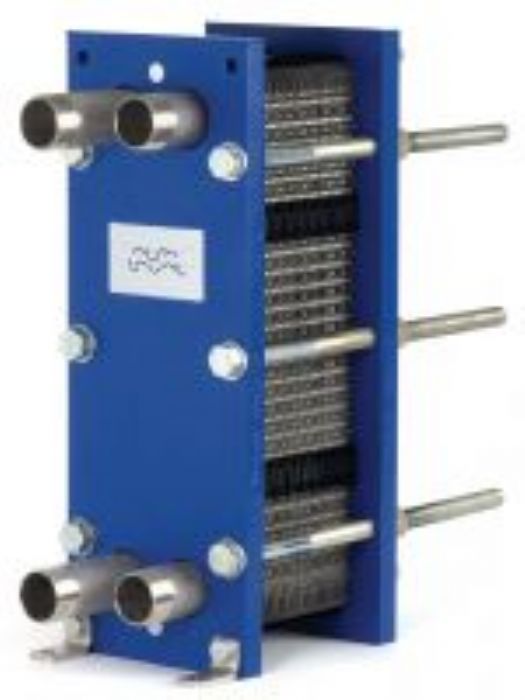

Diseño estándar El intercambiador de calor de placas consta de un conjunto de placas metálicas corrugadas, con orificios para permitir el paso de los dos fluidos entre los que se realiza la transferencia de calor. El conjunto de placas está montado entre una placa bastidor fija y otra de presión desmontable, y se mantiene apretado mediante pernos. Las placas incorporan juntas que sellan la periferia y dirigen los fluidos por canales alternos. El número de placas depende del caudal, propiedades físicas de los fluidos, pérdida de carga máxima permitida y programa de temperaturas. La corrugación de las placas favorece la turbulencia del fluido y contribuye a que las placas resistan la presión diferencial. Capacidades típicas Caudal de líquido Hasta 4 kg/s, dependiendo del fluido, de la pérdida de carga permitida y del programa de temperaturas. Calentamiento de agua con vapor 50 a 250 kW Tipos de placa M3 y M3-X, en donde M3 tiene circulación en paralelo y M3-X en diagonal (ver las fi guras de la página siguiente). M3D, placas de doble pared. Tipos de bastidor FM, FG y FGL Características técnicas Presión de diseño (g) / temperatura FM 1,0 MPa / 180°C FG 1,6 MPa / 180°C FGL 1,0 MPa / 130°C Superfi cie máxima de intercambio 3,9 m² (40 sq. ft)
- Nombre de la Marca:
CESEHSA
- País:
MEXICO
 |
|
